Roman Cisar și proiectul său "Universal Component Tester Project"

În timpul celui de-al treilea an la școala profesională, nu numai că ni s-au oferit pentru prima dată lecții orientate spre proiecte, dar ni s-a oferit și oportunitatea de a conduce noi înșine un proiect interdisciplinar. Am avut de ales între o lumină de funcționare și un tester de componente versatil.

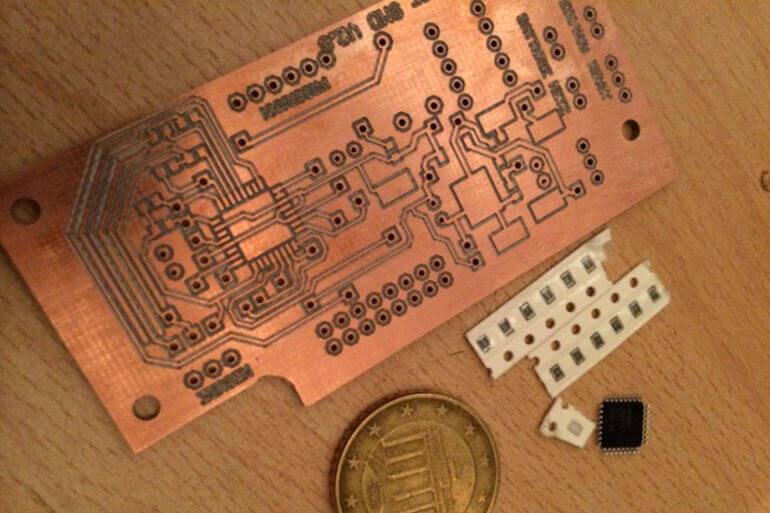

Când am primit circuitele, am fost complet fascinat de ceea ce putea testa acest tester de componente. Acest lucru a trezit perfecționistul din mine, deoarece am vrut să transform un circuit excelent într-un produs la fel de excelent. În primul semestru, am început să planific și să adun idei și bănuiam că proiectul meu va necesita foarte mult timp. Întors la CANCOM Austria Components, le-am povestit despre proiectul minunat pe care îl începusem la școală. Bineînțeles, am cerut ajutorul echipei noastre excelente de prototipuri pentru electronică și mecanică. Am realizat rapid că, deși ideile mele erau bune, unele dintre ele nu erau fezabile, așa că m-am întors la planșa de desen. De data aceasta, însă, nu am făcut-o "pe cont propriu", ci cu sprijinul expert al departamentului de prototipuri KCO și al unui software profesional. Ideea a fost să înlocuiesc carcasa planificată inițial, realizată din tablă de aluminiu îndoită, cu un bloc de aluminiu frezat. Bineînțeles, acest lucru a fost foarte binevenit, deoarece am putut învăța cum să desenez cu software-ul AutoCAD, programarea CNC și unele cunoștințe mecanice. Odată ce carcasa a fost fabricată, a venit timpul să proiectez electronica și, pentru că încă o dată nu am vrut să-mi fac viața prea ușoară, am proiectat două plăci de circuite. Una cu componente cablate (conform cerințelor colegiului profesional) și alta cu componente SMD pentru a-mi demonstra abilitățile. Bineînțeles, acest lucru a fost foarte bine primit la colegiul profesional. Înapoi la colegiul profesional, după lucrările practice în KCO, al doilea bloc a fost dedicat producției plăcii de circuit. Apoi a putut începe asamblarea finală cu placa de circuite terminată, în timpul căreia a trebuit să mai fac una sau două mici ajustări. Când totul a fost așa cum mi-am imaginat, am putut să prezint un produs final excelent, cu o documentație de 75 de pagini bune, ceea ce i-a impresionat în mod natural pe profesorii mei.

Proiectul Universal Component Tester:

Universal Component Tester este un dispozitiv de măsurare versatil pentru testarea componentelor. Acesta are un ecran LCD mare de 16x2 cu iluminare de fundal albastră, prin intermediul căruia afișează componentele recunoscute. Evaluarea este efectuată de un microcontroler programat (ATMEGA 8), care, bineînțeles, efectuează întreaga măsurare și furnizează datele care urmează să fie emise pe afișaj. Pentru măsurare, la tester pot fi conectate 2 cabluri adaptoare cu 3 poli, care pot fi utilizate după cum este necesar și în funcție de tipul de măsurare. O dată într-o versiune cu mini-cârlig și o versiune cu vârf de măsurare fin. De regulă, măsurarea durează aproximativ 2 secunde, cu condensatoare mai mari este posibil până la un minut.

Detectarea automată a:

• Tranzistoare NPN și PNP
• Diode
• Tiristoare
• Triacuri
• Rezistențe
• Condensatoare
